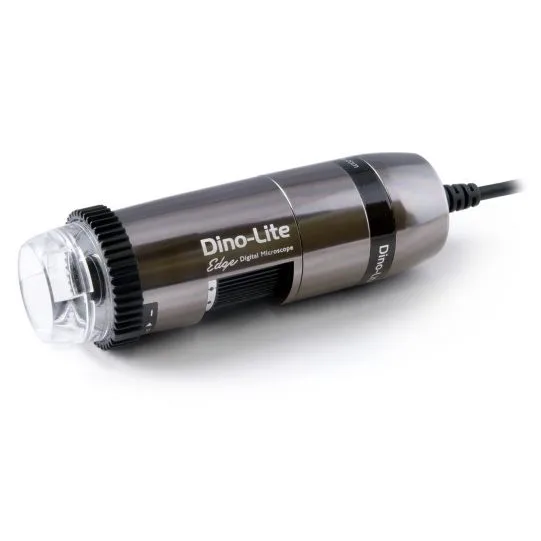

DINO-LITE - AF7915MZTL - EDGE
LEGACY-873
Mikroskop AF7915MZTL wchodzi w skład asortymentu produkcyjnego charakteryzującego się zwiększoną odległością roboczą od obiektu - Long Working Distance (LWD) i zakresem powiększeń od 10 – 140x, i ma szeroki zakres zastosowań tam, gdzie jest wymagana znaczna odległość robocza od badanego obiektu lub rozbudowane pole widzenia.
Dane techniczne
| Rozdzielczość | 5 MP |
|---|---|
| Powiększenie | 10x–140x |
| Interfejs | USB 2.0 |
| Oświetlenie | Białe |
| Polaryzator | Tak |
| Duża odległość robocza (LWD) | Tak |
| Automatyczny odczyt powiększenia (AMR) | Tak |
| Rozszerzona głębia ostrości (EDOF) | Tak |
| Rozszerzony zakres dynamiki (EDR) | Tak |
| Sterowanie sekcjami LED (FLC) | Tak |
| Pomiary | Tak |
| Zdejmowana nasadka | Tak |
| Metalowa obudowa | Tak |
Opis
Pełny opis
AF7915MZTL jest częścią serii Long Working Distance (LWD) i dzięki swojemu długiemu dystansowi roboczemu oraz zakresowi powiększenia od 10 do 140x, jest odpowiednia do szerokiego spektrum zastosowań, w których wymagane jest dodatkowe odległość od obiektu lub większe pole widzenia.
Za pomocą funkcji Rozszerzony Zakres Dynamiczny (EDR) można ujawnić szczegóły ciemniejszych lub jaśniejszych obszarów wewnątrz obiektu poprzez łączenie obrazów o różnych poziomach naświetlania. Funkcja Rozszerzone Pole Ostrości (EDOF) automatycznie łączy obrazy w różnych poziomach ostrości, poprawiając głębię ostrości na nierównych lub nierównych powierzchniach. Funkcja AMR jest szczególnie istotna przy częstym korzystaniu z funkcji pomiarowych. Ze względu na wbudowany filtr polaryzacyjny, ten model jest idealny do pracy z błyszczącymi lub odbijającymi obiektami, takimi jak metal, plastik, szkło, biżuteria, elektronika itp.
Główne cechy AF7915MZTL to:
• 5-megapikselowy czujnik Edge
• Rozszerzony Zakres Dynamiczny (EDR)
• Rozszerzony Zakres Ostrości (EDOF)
• Powiększenie od 10 do 140x
• Długi dystans roboczy
• Automatyczne Odczytywanie Powiększenia (AMR)

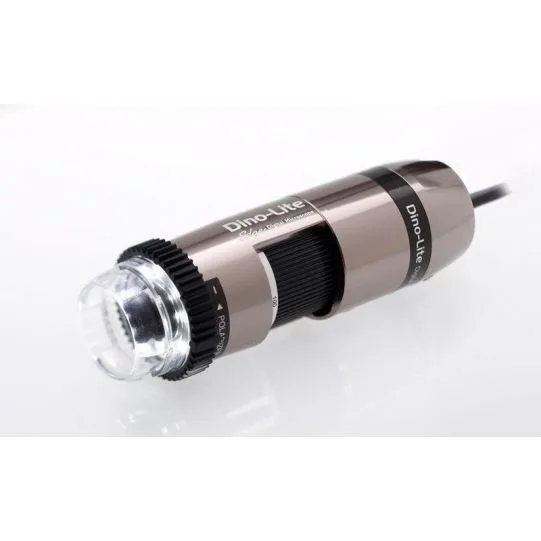

• Regulowany polaryzator

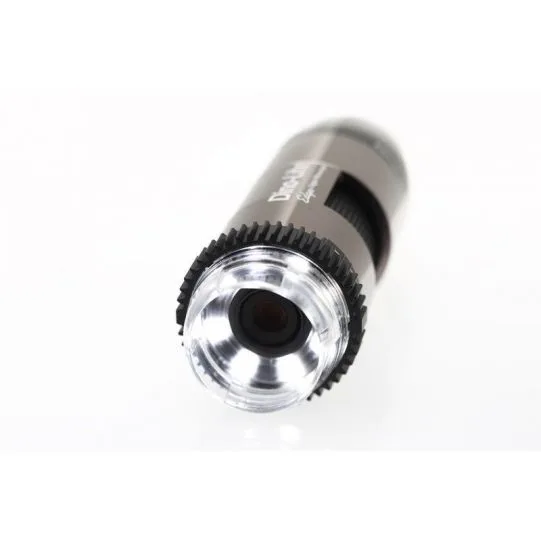

• Elastyczne sterowanie LED (FLC)
• Gotowy do bezprzewodowego działania
| Lighting | |
|---|---|
| Light/ LED type | White |
| Number of LEDs | 8 |
| LED on/off switchable: | Yes |
| Infrared filter | IR cut-filter >650 nm |
| Diffuser available | Yes (N3C-D included) |
| Emission filter | No |
| Polarizer | Yes, linear |
| Optics | |
| Magnification | 10-140x |
| Macro zoom | No |
| Working distance | Long |
| Lens type | Glass with anti-reflection coating |
| Sensor | |
| Sensor type | CMOS |
| Resolution | 5 Megapixel (2592x1944) |
| Maximum frame rate | 30 fps |
| Compatibility | |
| Interface | USB 2.0 |
| Operating system | Windows 7, 8, 10 & 11, MacOS 10.9 and up |
| Included software | DinoCapture 2.0 (Windows), DinoXcope (Mac OS) |
| Supported image formats (Windows) | BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX |
| Supported video formats (Windows) | WMV, FLV, SWF |
| Supported image formats (MacOS) | JPEG, PNG |
| Supported video formats (MacOS) | MOV (max 1.3MP) |
| Imaging standards | DirectShow, UVC |
| Wifi | Wireless-ready, requires the WF-20 (optional) |
| Housing | |
| Housing material | Metal housing |
| Dimensions | 10.5cm (L) x 3.2cm (D) |
| Weight | 137g |
| Cable length | 1.8m |
| Features | |
| Special feature | Automatic Magnification Reading (AMR), Extended Dynamic Range (EDR), Extended Depth of Field (EDOF), Flexible LED Control (FLC) |
| Measurement | Yes |
| Calibration | Yes |
| Microtouch sensor | Yes |
| ESD safe | Yes |
| Information | |
| Package contents | Microscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- Diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap |
| Warranty information | 2 years European warranty |
| Regulatory approval | CE, FCC, ROHS, UKCA - available upon request - marketing@dino-lite.eu |
| MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD |
|---|---|---|---|---|
| Listed values may differ slightly | *Without front cap | Unit = mm | ||
| 10 | 234.5 | 39.0 | 29.2 | 12.0 |
| 20 | 112.5 | 19.5 | 14.6 | 4.5 |
| 30 | 72.5 | 13.0 | 9.7 | 3.1 |
| 40 | 54.5 | 9.8 | 7.3 | 1.8 |
| 50 | 43.5 | 7.8 | 5.8 | 1.2 |
| 60 | 37.5 | 6.5 | 4.8 | 0.9 |
| 70 | 33.7 | 5.6 | 4.2 | 0.6 |
| 80 | 31.3 | 4.9 | 3.6 | 0.5 |
| 90 | 29.9 | 4.3 | 3.2 | 0.37 |
| 100 | 29.2 | 3.9 | 2.9 | 0.28 |
| 110 | 29.1 | 3.5 | 2.6 | 0.22 |
| 120 | 29.3 | 3.3 | 2.4 | 0.17 |
| 130 | 29.8 | 3.0 | 2.2 | 0.12 |
| 140 | 30.5 | 2.8 | 2.1 | 0.09 |
